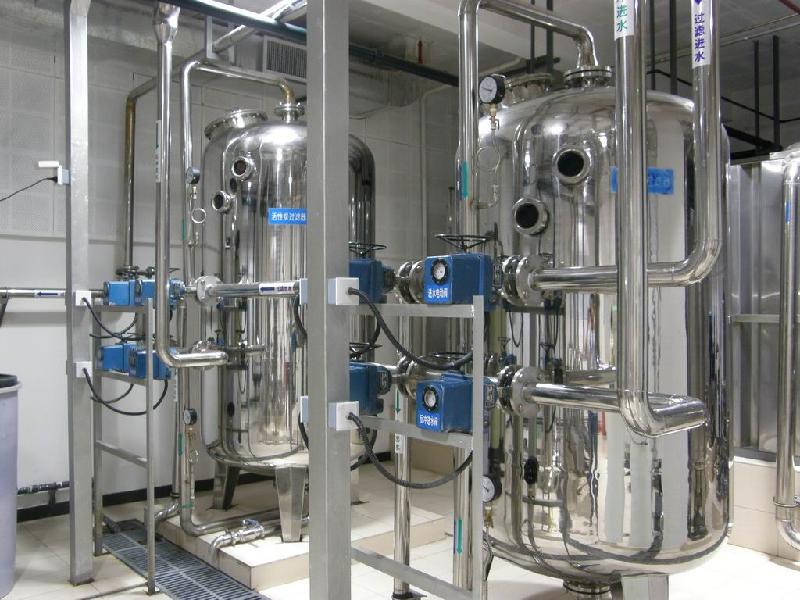

石英砂过滤器



一.产品功能

石英砂过滤是去除水中悬浮物最有效手段之一,是污水深度处理、污水回用和给水处理中重要的单元。其作用是将水中已经絮凝的污染物进一步去除,它通过滤料的截留、沉降和吸附作用,达到净水的目的。

二.适用范围

1.用于要求出水浊度≤5mg/L能符合饮用水质标准的工业用水、生活用水及市政给水系统;

2.工业污水中的悬浮物、固体物的去除;
3
.可用作离子交换法软化、除盐系统中的预处理设备,对水质要求不高的工业给水的粗过滤设备;

以及用在游泳池循环处理系统、冷却循环水净化系统等。



三.产品特点

1.独特的多滤室结构,可实现在线反冲洗(过滤、排污和反洗同时进行)。

2.可根据系统水压,罐体材质可选择使用碳钢、玻璃钢。



四.技术参数

1处理效果

.进水浊度:<20FTU,出水浊度:<3FTU

.截污容量:5-15Kg/m3(滤料)。

2.工作环境参数

.工作温度:5-60(特殊温度可定做);

.工作压力:≤0.6MPa

.进水水压:≥0.04MPa

.反冲洗进水水压:≥0.15 MPa

.进出口压差:0.01-0.015MPa

3.运行参数

.工作方式:压力式;

.运行方式:水流自上而下;

.过滤速度:15-20m/h

④.运行周期:2-7天;

.反洗方式:水洗,或气水结合反洗;

⑥.反洗耗水:1-3%

.反洗强度:4-15L/s·m2

.反洗历时:5-7min

.反洗膨胀率:40-50%



五.工作原理

石英砂过滤器利用石英砂作为过滤介质。该滤料具有强度高,寿命长,处理流量大,出水水质稳定可靠的显著优点,石英砂的功能主要是去除水中悬浮物、胶体、泥沙、铁锈。采用水泵加压,使原水通过过滤介质,去除水中的悬浮物,从而达到过滤的目的。



六.规格型号及外型尺寸

1.外型尺寸图



2.规格型号一览表

石英砂过滤器规格型号一览表



罐体尺寸

Φ×H

mm

处理流量

m3/h

接口尺寸mm

重量

t

过滤进水
反洗出水

过滤出水
反洗进水

排气口

D1

SD-SYS400

Φ400×2150

1.5

DN50

DN50

DN15

400

0.48

SD -SYS600

Φ600×2250

3

DN50

DN50

DN15

600

0.6

SD -SYS800

Φ800×2450

5

DN65

DN65

DN20

800

0.72

SD-SYS1000

Φ1000×2550

7.5

DN65

DN65

DN20

1000

0.9

SD -SYS1200

Φ1200×2650

11

DN80

DN80

DN25

1200

1.4

SD -SYS1500

Φ1500×2850

18

DN100

DN100

DN32

1500

2.3

SD -SYS1600

Φ1600×2950

20

DN125

DN125

DN32

1600

2.6

SD -SYS1800

Φ1800×3050

25

DN125

DN125

DN32

1800

2.8

SD -SYS2000

Φ2000×3150

30

DN125

DN125

DN32

2000

3.5

SD -SYS2200

Φ2200×3300

38

DN150

DN150

DN40

2200

4.0

SD -SYS2400

Φ2400×3400

45

DN150

DN150

DN40

2400

4.4

SD-SYS2500

Φ2500×3450

50

DN150

DN150

DN40

2500

4.9

SD-SYS2600

Φ2600×3450

55

DN150

DN150

DN40

2600

5.1

SD-SYS2800

Φ2800×3600

60

DN200

DN200

DN40

2800

5.4

SD-SYS3000

Φ3000×3900

70

DN200

DN200

DN40

3000

6.0

SD-SYS3200

Φ3200×4500

80

DN250

DN250

DN40

3200

6.7

SD-SYS3600

Φ3600×4500

100

DN250

DN250

DN40

3600

7.5
